概述

电缆隧道在线监测系统旨在通过建设一体化的电缆网生产运行监测平台，以电缆网设备数据及空间信息作为支撑，将一个个电缆网监测信息孤岛连接在一起，将多种电缆网运行状态监测系统功能整合应用，全方位开展状态监测工作，逐步实现电缆网系统的状态检修，形成全新的电缆专业运行管理模式，为电缆网高可靠性、高质量的供电提供生产管理和运行监控方面的解决方案。

系统结构

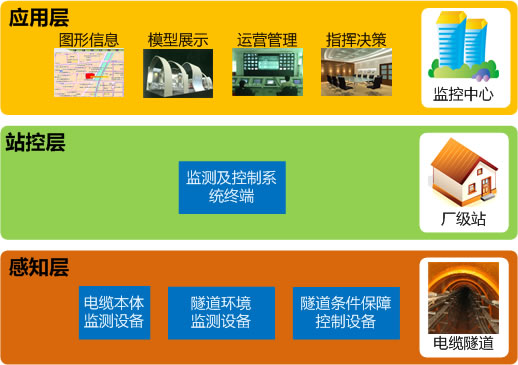

电缆隧道在线监测系统平台自下而上划分为三层：用来获取信息的感知层，用于放置监测及控制系统终端的站控层，以及对数据展示、分析处理、运维和管理的系统应用层。

系统功能

电缆隧道在线监测系统分为本体在线监测和通道在线监测两部分。其中，电缆本体在线监测包含：局部放电监测、电缆载流量及环流监测、介质损耗角监测、光纤测振、地理标识监测、电缆及接头分布式光纤测温监测、故障定位监测；电缆通道在线监测系统包含：电缆通道环境综合在线监控子系统（温湿度、气体、水位、风机、水泵）；电缆通道出入安全监测管理子系统（门禁、井盖、风楼、人员入侵及定位）；机器人智能巡检子系统、视频监控子系统、消防子系统、应急通讯子系统、照明监控子系统等。

通过集约化集成监测平台，将以上各子系统都无缝地集成在一个监控系统中，实现电缆隧道综合状态的集中监测与控制，做到管控一体化。
